上海統源泵業(yè)有限公司全自動 一體化隔油提升設備安裝設計方案

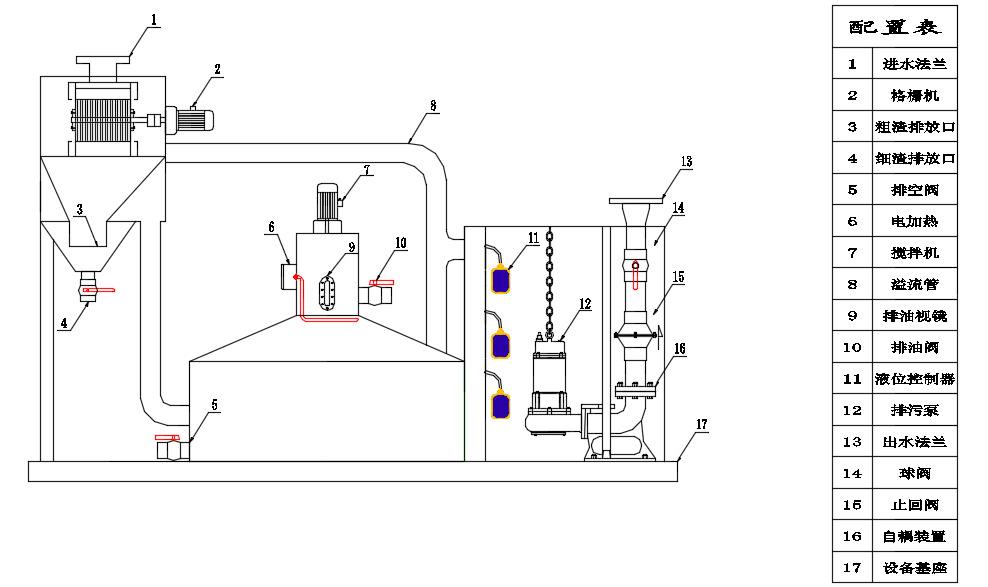

1. 隔油提升設備結構圖

安裝須知

1、設備底角處設有吊裝卡環(huán)位，設備到達現場，客戶只需將設備吊裝到設備基礎上就可以。

1. 吊裝設備前，檢查吊裝設備是否牢固，掛鉤是否卡實，防止吊裝時設備脫落。

2. 客戶安裝進水管路時，在進水管路前端加裝閘閥后直接與設備進水管連接即可。

3. 客戶安裝時在出水管路加裝閘閥后，直接與出水管路連接即可。

2. 電氣控制柜安裝

1. 請安裝在不易震動的地方，尤其原理干擾特別大的地方。

2. 請勿安裝在陽光直射、潮濕、有水珠的地方。

3. 請勿安裝在有油污、多灰塵、多金屬粉塵的場所。

4. 請勿安裝在空氣中有腐蝕、易燃性、易爆性的場所。

5. 控制柜安裝前，檢查柜內元器件螺絲是否有松動。因長途運輸，會造成設備內的螺栓松動，安裝前要用螺絲刀全部緊固。

6. 安裝前要檢查電源進線的電壓、相數是否與設備需要相符合。設備電控系統參數為：三相五線制，即： 380V  50HZ三相交流電源，零線與安全接地線。

7. 控制柜要安裝在通風良好及環(huán)境濕度較低的位置，最低距離地面不得小于 1200mm，最高不得高于1800mm。

8. 控制箱固定采用膨脹螺栓四角固定。安裝孔徑為： 4-Φ10 ，安裝空尺寸為：220mm*280mm

9. 控制柜安裝位上端不得設置落水管和排水管，防止管路漏水造成控制柜漏水損壞。

3 . 電器接線

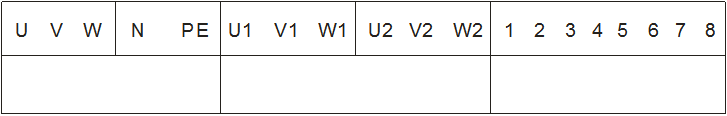

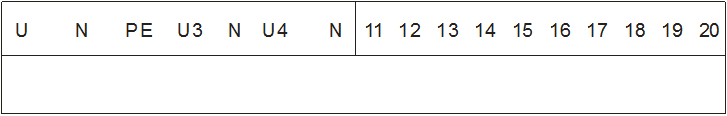

1. 電氣接線端子

    污水提升設備

隔油提升設備

1. 主線路接線方式

  U  V  W   N   PE   分別接入電源進線的 380V   50HZ   的三根相線、零線、接地線。

  U1  V1  W1 接入輸出 1# 水泵控制線， U2  V2   W2 接入輸出 1# 水泵控制線， 水泵接地線與 PE 接地連接 。

  U    N   分別接入隔油設備輔助控制箱   220V   50HZ   的電源。

  U3   N   接入輸出自動除渣格柵機控制線， U4   N   接入加熱裝置控制線。

1. 信號線接線方式

 5   為公共端         4   為低液位         3   為高液位      2 為超高液位     1 為急停

 6   為遠程啟動       7   為遠程停止       8   為遠程強起

 11    公共端         12 格柵機啟動信號   13 格柵機停止信號    14 加熱裝置啟動

 15   加熱停止        16 自動放油信號     17 分離器啟動信號    18 濃度感應器信號

 19   排渣故障        20 放油故障

1. 接線要求

    電源進線線徑要滿足電流要求，建議采用大于計算線徑的系數。接線鼻要采用絕緣護套防護。接線完畢后要把柜體內的防護裝置恢復到出場設置。

    接線完成后要在重復檢查一遍接線是否緊固，有無螺絲松動現象。   操作 說明

1. 設備操作前，要檢查設備管路連接是否牢固，用電阻表檢查水泵、線路是否正常。

2. 設備送電前要嚴格檢查線路是否有破損或短路現象。

3. 送電前要先把控制柜內的斷路器斷開，在送總電源。然后在逐個把控制柜內的電源斷路器合閘。

4. 初始送電，先點動手動按鈕，檢查控制柜接觸器是否正常、水泵運轉方向是否正確。（水泵方向按水泵旋轉標識）

5. 點動自動按鈕，檢查液位電極開關是否正常，液位高度是否合理。（根據需要調整高度）

6. 檢查其它控制單元與上述一致方法，確認無誤后設備進入負載檢查。

7. 通水手動啟動水泵，檢查管路有無漏水現象。

8. 放置自動狀態(tài)，檢查液位啟停泵是否正常。

故障排出

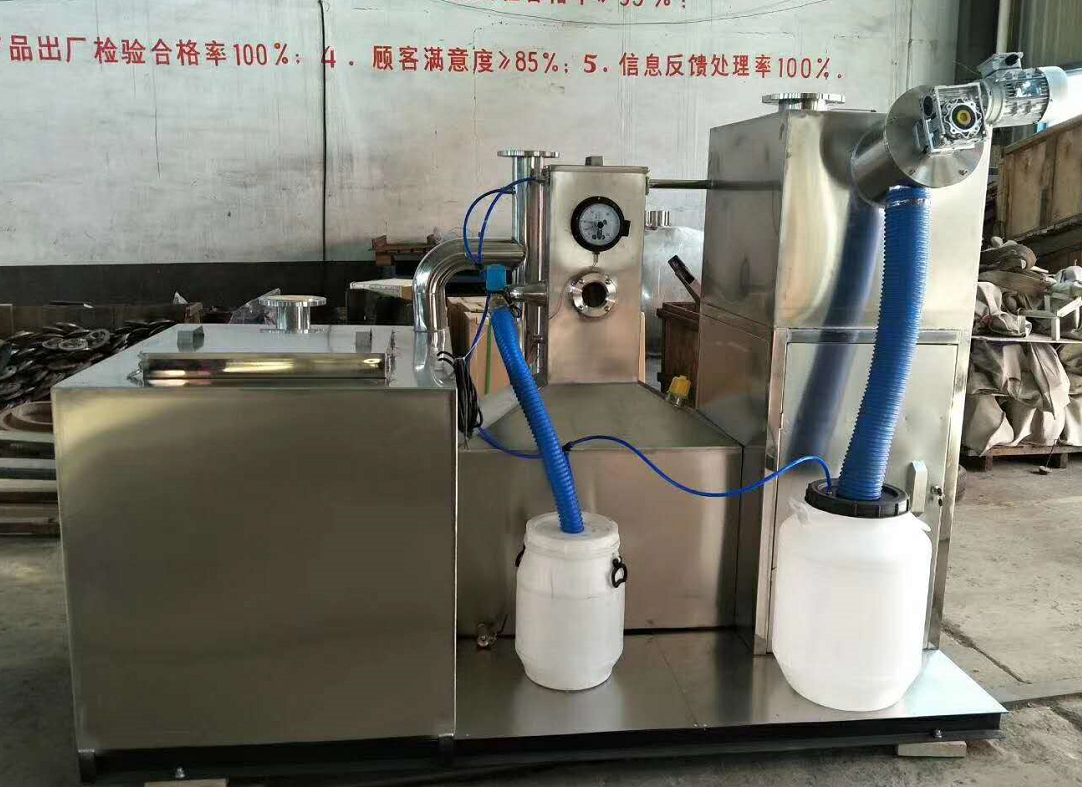

設備外形圖：
